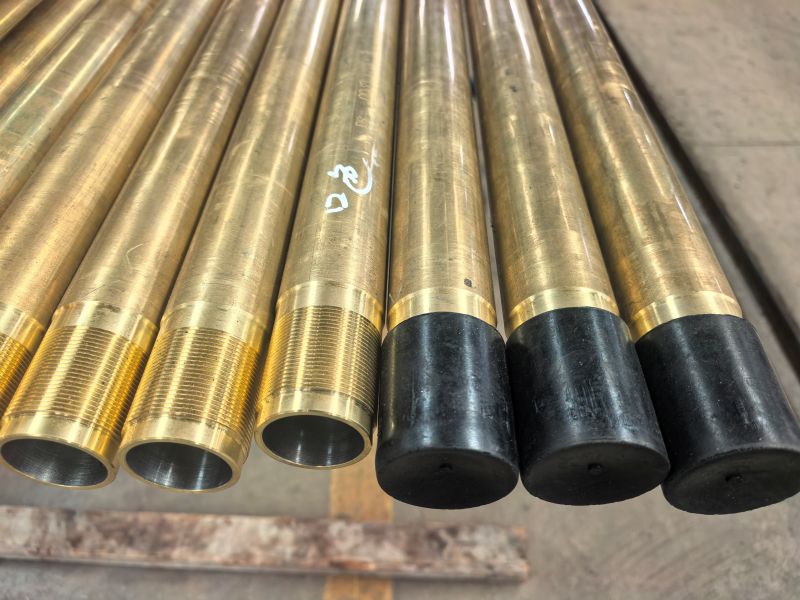

Производство толстостенных цилиндров для штанговых глубинных насосов Компания Dongsheng Petroleum Machinery производит толстостенные насосные цилиндры B12/B12A в соответствии с требованиями API 11AX. Продукция предназначена для штанговых глубинных насосов и соответствующих скважинных насосных ...
Компания Dongsheng Petroleum Machinery производит толстостенные насосные цилиндры B12/B12A в соответствии с требованиями API 11AX. Продукция предназначена для штанговых глубинных насосов и соответствующих скважинных насосных узлов. Также мы рассматриваем заказы OEM и изготовление изделий по техническим требованиям других производителей.
Цилиндр штангового насоса — один из основных рабочих элементов скважинного насоса. Его размеры, состояние внутренней поверхности и совместимость с плунжером непосредственно связаны с работой насосного узла. Поэтому при подборе замены важно учитывать не только номинальный диаметр, но и полный набор технических параметров.
Мы изготавливаем цилиндры по подтверждённым спецификациям, чертежам и требованиям конкретного проекта. Перед запуском заказа техническая служба проверяет исполнение, размеры, соединения и требования к контролю качества.
Серия B12 включает несколько исполнений с различными номинальными диаметрами. Конкретные размеры, допуски и соединения необходимо сверять с применимой редакцией API 11AX и утверждённой документацией на изделие.
| Параметр | B12-106 | B12-125 | B12-150 | B12-175 | B12-225 |
| Номинальный внутренний диаметр | 1.0625"（26.99 mm） | 1.250"（31.75 mm） | 1.500"（38.10 mm） | 1.750"（44.45 mm） | 2.250"（57.15 mm） |
| Допуск внутреннего диаметра | +0.002 / -0.000" | +0.002 / -0.000" | +0.002 / -0.000" | +0.002 / -0.000" | +0.002 / -0.000" |
| Соответствующий внутренний диаметр | 1.088"（27.64 mm） | 1.275"（32.39 mm） | 1.525"（38.74 mm） | 1.775"（45.09 mm） | 2.275"（57.79 mm） |
| Наружный диаметр (B12) | 1.312"（33.32 mm） | 1.625"（41.28 mm） | 1.875"（47.63 mm） | 2.125"（53.98 mm） | 2.625"（66.68 mm） |
| Наружный диаметр (B12A) | 1.438"（36.53 mm） | 1.750"（44.45 mm） | 2.250"（57.15 mm） | 2.250"（57.15 mm） | 2.750"（69.85 mm） |
| Резьба C21 | 1.3125-16 | 1.5730-16 | 1.8750-16 | 2.0870-16 | 2.5730-16 |
| Стандартная длина | 2–40 ft | 2–40 ft | 2–40 ft | 2–40 ft | 2–40 ft |
Для окончательного выбора необходимо подтвердить внутренний диаметр, допуск, наружный диаметр, длину, тип резьбы и присоединительные размеры. Эти параметры должны соответствовать конкретному исполнению насоса.
Цилиндр глубинного насоса нельзя выбирать исключительно по номинальному диаметру. Даже при совпадении основных размеров необходимо проверить совместимость с существующим плунжером и другими элементами насосного узла.
Длина цилиндра
Для стандартных исполнений предусмотрен диапазон длины от 2 до 40 футов с шагом 1 фут. Возможность изготовления нестандартной длины определяется техническими требованиями, чертежами и условиями конкретного заказа.
Материалы и обработка поверхности
Материал и способ обработки выбираются с учётом состава скважинной жидкости, характера износа, коррозионной активности и условий эксплуатации.
В зависимости от подтверждённой спецификации могут рассматриваться:
Перечисленные варианты не означают, что все они доступны для каждого исполнения B12/B12A. Возможность применения конкретного материала или покрытия должна быть подтверждена технической службой.
Толстостенная конструкция API 11AX
Толстостенный цилиндр предназначен для работы в составе соответствующего штангового глубинного насоса. При выборе необходимо учитывать конструкцию насоса, номинальный диаметр, длину и требования к совместимости рабочих деталей.
В линейке Dongsheng представлены различные исполнения штанговых насосов, включая RHA, RHB, RWB и RWT. Конкретная совместимость цилиндра с насосом определяется моделью и технической документацией.
Обработка внутренней поверхности
Внутреннее отверстие цилиндра является рабочей поверхностью, по которой перемещается плунжер. Поэтому при изготовлении и контроле необходимо учитывать:
Точность обработки и качество поверхности проверяются в соответствии с техническими требованиями конкретного изделия.
При замене цилиндра недостаточно проверить только его номинальный диаметр. Несоответствие отдельных параметров может затруднить монтаж или повлиять на совместимость рабочих деталей.
На практике при подборе запасных частей необходимо учитывать:
При подборе замены рекомендуется подтвердить следующие параметры:
Модель цилиндра + номинальный диаметр насоса + внутренний диаметр + допуск + наружный диаметр + длина + материал + обработка поверхности + присоединительные размеры.
Перед изготовлением цилиндра штангового насоса мы проверяем информацию, предоставленную заказчиком. Это позволяет согласовать технические требования до начала производства.
В зависимости от проекта проверяются:
Для заказа на замену не всегда требуется разработка нового изделия. Если у заказчика есть исходная модель, маркировка, чертёж или образец, техническая служба может использовать эти данные для проверки спецификации.
Для первичной оценки можно предоставить фотографию изделия, доступные размеры и сведения об условиях эксплуатации. Окончательные параметры согласовываются до подтверждения заказа.
1. Контроль основных размеров
При изготовлении учитываются номинальный диаметр, внутренний и наружный диаметры, длина, допуски и соединительные размеры. Это облегчает техническую проверку перед закупкой и заменой существующего компонента.
2. Подбор для ремонтных и заменных работ
Если требуется заменить изношенный цилиндр, заказчик может предоставить исходную маркировку, техническую документацию или образец. Это помогает определить подходящее исполнение без необоснованного изменения конструкции.
3. Возможность согласования материалов и обработки
Условия эксплуатации могут различаться по содержанию песка, коррозионной активности жидкости, температуре и нагрузкам. Материал и обработка поверхности подбираются с учётом конкретных условий и технических требований.
| Условия эксплуатации | Основной фактор | Что необходимо проверить |
| Скважины с песком | Абразивный износ | Материал и износостойкость рабочей поверхности |
| Коррозионно-активная жидкость | Коррозия | Химическая стойкость материала и покрытия |
| Повышенная температура | Стабильность размеров | Материал, допуски и рабочие зазоры |
| Большая глубина установки | Нагрузки и стабильность размеров | Конструкцию и соответствие техническим требованиям |
| Высокая вязкость жидкости | Условия работы насосного узла | Совместимость цилиндра и плунжера, состояние поверхности |
Указанные направления являются ориентирами для технической оценки, а не гарантией пригодности определённой конфигурации для любых условий.
Производство насосных цилиндров включает последовательные операции обработки и контроля. Конкретный маршрут зависит от конструкции, материала и согласованных требований к изделию.
Типовая последовательность:
Dongsheng располагает 82 единицами производственного оборудования и 145 единицами специализированного контрольно-измерительного оборудования. Эти ресурсы используются в производстве и контроле качества продукции.
Качество цилиндра насоса ШГН определяется не только внешним состоянием изделия. При проверке необходимо учитывать размеры, качество рабочей поверхности, соединения и требования к материалу.
В зависимости от спецификации контроль может включать:
Dongsheng располагает средствами для проверки твёрдости, измерения наружного диаметра плунжера и контроля толщины покрытия. Документы о качестве и возможность проведения сторонней инспекции согласовываются в соответствии с требованиями заказа.
Dongsheng Petroleum Machinery — производитель оборудования для нефтедобычи, основанный в 2000 году. Компания специализируется на производстве штанговых глубинных насосов, насосных компонентов и специального оборудования для скважин.
Основные сведения о компании:
Компания имеет лицензию API 11AX № 11AX-0118. Системы управления качеством, экологическими аспектами и охраной труда подтверждаются соответствующими сертификатами ISO при условии их актуальности на дату поставки.
Dongsheng поставляет продукцию для нефтегазовых предприятий и проектов, связанных с эксплуатацией скважин. Среди заказчиков и отраслевых партнёров компании — CNPC, Sinopec и Weatherford.
Стандарт API не отменяет необходимости проверять требования конкретного заказчика. При OEM-поставках и изготовлении запасных частей цилиндр глубинного насоса подбирается на основании подтверждённой технической документации.
Для согласования заказа могут потребоваться:
Если полный чертёж отсутствует, можно предоставить фотографии, доступные размеры и описание используемого оборудования. Техническая служба предварительно оценит возможность изготовления, после чего согласует окончательные параметры.
Чтобы подобрать подходящий цилиндр штангового насоса, рекомендуем заранее предоставить максимально полные сведения о существующем оборудовании.
Процесс согласования обычно включает:
Для заказа на замену желательно указать:
Если подбирается весь насосный узел, дополнительно могут потребоваться сведения о глубине установки, размерах насосно-компрессорных труб и обсадной колонны, параметрах штанг, производительности, содержании песка и газа, температуре, давлении и составе скважинной жидкости.
Окончательные требования определяются технической задачей конкретного проекта.
После подтверждения заказа производство выполняется по согласованным техническим параметрам.
Ключевые этапы контроля включают обработку заготовки, расточку, чистовую обработку, предусмотренную спецификацией термическую или поверхностную обработку, измерение размеров и финальную проверку.
Перед отгрузкой выполняются контрольные операции и подготовка документации в соответствии с условиями договора. Материалы, протоколы измерений и другие документы могут предоставляться по согласованию с заказчиком.
Насосные цилиндры требуют защиты внутренних отверстий, резьбы и обработанных поверхностей от коррозии и механических повреждений.
В зависимости от изделия и маршрута перевозки упаковка может включать:
Срок изготовления подтверждается после проверки исполнения, количества и текущего производственного графика. Для отдельных стандартных насосных изделий ориентиром может служить срок 8–10 недель, однако срок конкретного заказа необходимо согласовать отдельно.
После поставки компания может оказывать техническую поддержку по вопросам:
Если обнаружены износ, изменение размеров или несовместимость цилиндра с плунжером, рекомендуется предоставить сведения об изделии, результаты измерений и условия эксплуатации для дальнейшей технической оценки.
1. Какие исполнения B12 доступны?
В серии B12 предусмотрены исполнения B12-106, B12-125, B12-150, B12-175 и B12-225. Они соответствуют различным номинальным диаметрам. Фактические размеры и допуски необходимо проверять по применимой документации API и подтверждённой спецификации.
2. Какова стандартная длина цилиндра B12?
В качестве стандартного диапазона указываются длины от 2 до 40 футов с шагом 1 фут. Возможность изготовления конкретной длины подтверждается при согласовании заказа.
3. Можно ли выбрать другой материал?
Возможность использования другого материала или обработки поверхности зависит от конструкции изделия, условий эксплуатации и технических требований заказчика. Решение принимается после проверки спецификации.
4. Можно ли заказать цилиндр с хромированием?
Такая возможность определяется требованиями к конкретному исполнению, материалом основы и условиями эксплуатации. Наличие и применимость покрытия необходимо подтвердить до оформления заказа.
5. Каков минимальный объём заказа?
Минимальная партия зависит от модели, размеров, требований к изготовлению и общей структуры заказа. Количество от 5 до 10 штук может рассматриваться только как предварительный ориентир, если оно подтверждено коммерческими условиями компании. Для точного ответа необходимо указать нужное исполнение и количество.
6. Можно ли приобрести образец?
Возможность поставки образца зависит от наличия стандартного исполнения и требований к индивидуальному изготовлению. Для нестандартного изделия сначала согласовываются технические параметры.
7. Какие способы оплаты доступны?
Условия международных поставок, включая банковский перевод T/T и аккредитив L/C, определяются коммерческим предложением и договором.
Чтобы получить коммерческое предложение на насосные цилиндры B12/B12A, пожалуйста, предоставьте следующую информацию:
Если у вас есть чертёж, техническая спецификация или фотографии существующего изделия, приложите их к запросу.
Команда Dongsheng проверит предоставленные данные, согласует технические требования и подготовит предложение по изготовлению и поставке.
Отправьте запрос, чтобы согласовать характеристики, сроки изготовления и стоимость продукции.
