Неверный выбор системы механизированной добычи сказывается не только на показателях добычи: он может обойтись предприятию в сотни тысяч долларов из-за внеплановых ремонтов скважин, потерянного рабочего времени и преждевременного выхода оборудования из строя. Тем не менее такое решение каждый день принимается на нефтепромыслах Пермского бассейна, Ближнего Востока, Западной Африки и Центральной Азии — и зачастую без полного представления о том, во что на самом деле обходится каждая технология за весь срок своей службы.
В центре обсуждения две системы: штанговые насосные установки, основу которых составляет штанговый насос, и погружной электроцентробежный насос (ЭЦН). Обе заняли своё место в отрасли. Обе — полноценные решения для определённых условий скважины. Но они не взаимозаменяемы, и относиться к ним как к равнозначным вариантам — одна из самых дорогостоящих ошибок, которые может допустить инженер по добыче.
В этой статье подробно разбирается, как работает каждая система, в каких условиях каждая показывает себя с лучшей стороны и — что особенно важно — где одна из них заметно превосходит другую. Анализ опирается на опубликованные промысловые данные, независимые инженерные исследования и технические характеристики, накопленные за более чем столетие эксплуатации штанговых насосов на сухопутных месторождениях по всему миру.
Если вы оцениваете варианты механизированной добычи для новой скважины, повторного обустройства зрелого месторождения или проблемной скважины, приведённое ниже сравнение даст вам убедительное техническое обоснование для принятия решения.
Штанговая насосная установка состоит из двух взаимосвязанных узлов: наземного привода и глубинного насоса, соединённых колонной штанг, длина которой может превышать одну милю.

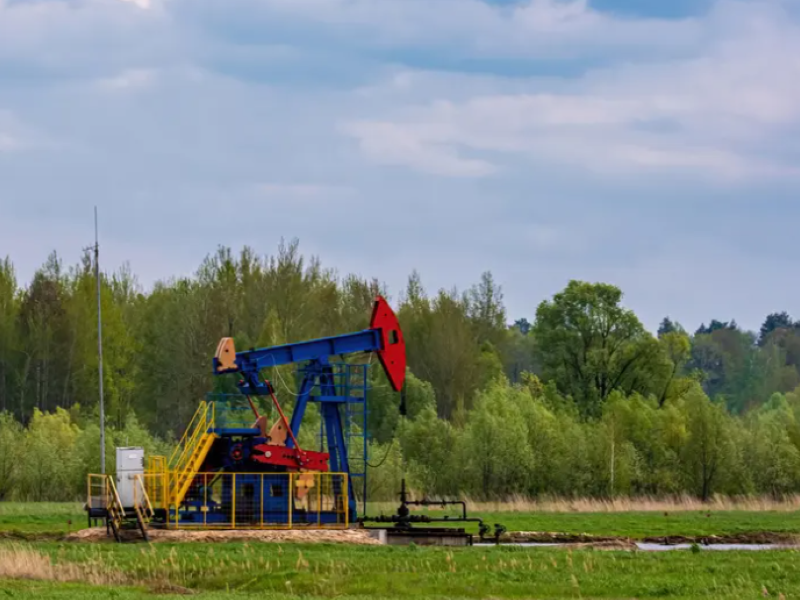

На поверхности станок-качалка — его приводит в действие электродвигатель или двигатель внутреннего сгорания — преобразует вращательное движение в возвратно-поступательный ход вверх-вниз. Это движение передаётся по колонне штанг к глубинному насосу, где плунжер перемещается внутри цилиндра. При ходе вверх закрывается нагнетательный клапан и открывается всасывающий, и пластовая жидкость заполняет цилиндр. При ходе вниз открывается нагнетательный клапан, и жидкость вытесняется вверх по насосно-компрессорным трубам на поверхность.
Глубинный насос — это точное «сердце» системы. Он состоит из четырёх основных элементов: цилиндра, плунжера, нагнетательного и всасывающего клапанов. Посадка плунжера в цилиндре определяет коэффициент подачи насоса, а конструкция клапанов — то, насколько хорошо насос справляется с газом, песком и вязкими жидкостями.
Современные конструкции штанговых насосов ушли далеко вперёд от базового возвратно-поступательного плунжера. Сегодня инженерные решения охватывают специализированные геометрии для газоносных пластов, удлинённые плунжеры для жидкостей с примесью песка, усиленные стенки цилиндров под перепады давления в глубоких скважинах и жаропрочные сплавы для термодобычи.
В системе ЭЦН все основные механические узлы расположены в скважине. Многоступенчатый центробежный насос, приводимый во вращение герметичным электродвигателем, спускается в скважину на насосно-компрессорных трубах, как правило, ниже уровня жидкости. Электроэнергия подаётся с поверхности по силовому кабелю, который прокладывается вдоль колонны труб.
Двигатель ЭЦН вращается со скоростью 3000–3500 об/мин, приводя в действие ступени насоса и создавая перепад давления, необходимый для подъёма жидкости на поверхность. Частотный преобразователь (ЧРП) на поверхности регулирует частоту вращения двигателя в соответствии с притоком. В состав системы входят также протектор (гидрозащита), предохраняющий двигатель от попадания пластовой жидкости, и газосепаратор, снижающий долю свободного газа на входе в ступени насоса.
Поскольку всё вращающееся оборудование находится в скважине, любой механический отказ требует полного ремонта с подъёмом подвески — операции, которая по определению дорога и трудоёмка.
Промысловые данные из Северной Америки и с Ближнего Востока неизменно показывают: ошибки при выборе системы механизированной добычи входят в тройку главных причин недобора добычи на зрелых сухопутных месторождениях.
ЭЦН, поднятый раньше срока из-за поступления песка или газового засорения, обходится не только в стоимость ремонта: к ней добавляются потерянная добыча за 2–6 недель ремонтных работ, капитальные затраты на замену оборудования и время на диагностику, чтобы понять причину отказа. В сложных условиях суммарные затраты на одно такое событие регулярно превышают 250 000 долларов.
Штанговый насос, работающий ниже оптимальной эффективности хода на высокодебитной скважине, не выходит из строя катастрофически — но он молча теряет эффективность добычи и повышает усталостную нагрузку на колонну штанг. Проблема накапливается месяцами, прежде чем проявиться в виде обрыва штанг или изношенного цилиндра.
Смысл прост: правильный насос, установленный не в ту скважину, остаётся неправильным насосом.
Приведённая ниже таблица отражает опубликованные эксплуатационные данные из рецензируемой нефтепромысловой литературы и независимых полевых исследований. В ней рассмотрены параметры, которые напрямую влияют на совокупную стоимость и целесообразность каждой системы.
| Параметр | Штанговая насосная установка | ЭЦН |
| Типичный диапазон глубин | От поверхности до ~14 000 футов (4270 м) | До 15 000+ футов (4570+ м) |
| Практический диапазон дебитов | 1 – ~3000 барр./сут. жидкости | ~150 – 30 000+ барр./сут. жидкости |
| Экономически минимальный дебит | Ниже 1 барр./сут. | ~150 барр./сут. |
| Число скважин в мире | Более 750 000 скважин по всему миру | ~200 000 скважин |
Данные по глубине и дебиту рассказывают первую часть истории. Штанговая насосная установка остаётся экономически эффективной при таких дебитах, при которых система ЭЦН просто не может работать. Ниже 150 баррелей жидкости в сутки ЭЦН становится экономически нецелесообразным: двигатель выделяет больше тепла, чем жидкость способна отвести, а КПД падает ниже 40%. Штанговые насосные установки сохраняют эффективность и экономичность во всём этом диапазоне низких и умеренных дебитов — а именно такой профиль добычи характерен для подавляющего большинства сухопутных нефтяных скважин мира.
Именно здесь чаще всего принимается решение о выборе системы — или принимается ошибочно.
| Условия в скважине | Штанговая насосная установка | ЭЦН |
| Высокий газовый фактор (ГФ) | От умеренной до хорошей (имеются специализированные конструкции насосов) | Плохая — склонен к газовому засорению при объёмной доле свободного газа более 10% |
| Вынос песка и твёрдых частиц | От умеренной до хорошей (имеются конструкции с удлинённым плунжером) | Плохая — рабочие колёса при 3500 об/мин быстро изнашиваются |
| Тяжёлая/высоковязкая нефть | Хорошая — эффективен при низких забойных давлениях | Ограниченная — требуется минимальная скорость потока для охлаждения двигателя |
| Высокая обводнённость | Полная совместимость | Совместим, но возрастает риск деградации кабеля |
| Коррозионные жидкости (H₂S, CO₂) | Хорошая — в скважине нет электроники, которой угрожала бы коррозия | Уязвимая — под угрозой обмотки двигателя и изоляция кабеля |
| Высокая температура (>250°F) | Отличная — в скважине нет электронных компонентов | Чувствительная — обмотки двигателя выходят из строя при температуре выше 250°F |
Для скважин с любым сочетанием высокого газового фактора, выноса песка, тяжёлой нефти или повышенной забойной температуры — то есть условий, характерных для значительной части зрелых сухопутных залежей, — штанговая насосная установка сохраняет явное эксплуатационное преимущество.
| Показатель затрат | Штанговая насосная установка | ЭЦН |
| Средний межремонтный период | От нескольких лет до десятилетий при надлежащем обслуживании | ~2 года (730 дней) в среднем по отрасли; менее 330 дней в жёстких условиях |
| Ликвидация отказа | Агрегат для подъёма штанг — 12–24 часа | Полный ремонт с подъёмом — 1–3 недели |
| Стоимость ремонта за событие | Базовый уровень (1×) | В 5–10 раз выше за событие |
| Типичная стоимость ремонта | 15 000–50 000 долларов | 100 000–250 000+ долларов |
| Стоимость жизненного цикла по сравнению с ЭЦН | На 30–50% ниже для зрелых низкодебитных скважин | Выше за весь срок службы скважины |
Разница в стоимости ремонтов значительна, и на этапе первоначального выбора системы её, как правило, недооценивают. Ремонт ЭЦН требует мобилизации полноценной ремонтной установки, подъёма всей колонны труб, извлечения связки «двигатель–насос» и спуска новой системы с новым кабелем — процесс, который в удалённых или технически ограниченных регионах может растянуться на несколько недель.
Отказ штангового насоса, напротив, обычно устраняется агрегатом для подъёма штанг менее чем за 24 часа. Глубинный насос извлекают вместе с колонной штанг, а трубы остаются в скважине. На месторождении с несколькими скважинами такая разница в стоимости вмешательств многократно накапливается на десятилетнем горизонте добычи.
| Параметр эффективности | Штанговая насосная установка | ЭЦН |
| Эффективность системы при дебите <1000 барр./сут. жидкости | 50–60% | Менее 40% |
| Эффективность системы при дебите >5000 барр./сут. жидкости | Значительно снижается | ~50% |
| Потребляемая мощность при сопоставимых низких дебитах | Ниже | Выше (двигатель выделяет тепло независимо от нагрузки) |
| Совместимость с периодическим режимом работы | Полная — контроллеры отключения насоса входят в стандартное оснащение | Непригоден — частое включение-выключение разрушает двигатель |
| Работа с регулируемой частотой | Совместим с ЧРП | Для корректной работы требуется ЧРП |
Для скважин с дебитом менее 1000 баррелей жидкости в сутки — а это большинство сухопутных скважин мира — штанговая насосная установка оказывается более энергоэффективным выбором с измеримым отрывом.
Одно из самых недооценённых преимуществ штанговой установки — доступность диагностики. Динамограммы по наземному и глубинному оборудованию снимаются стандартным промысловым инструментом и анализируются по хорошо отработанным математическим моделям, которые десятилетиями уточнялись в полевых условиях.
Динамограмма показывает инженеру по добыче на поверхности то, что происходит на глубинном насосе: полностью ли заполняется насос, нет ли газового влияния, не изношен ли плунжер, не подтекает ли всасывающий или нагнетательный клапан. Такая диагностическая ясность позволяет выявлять и устранять проблемы до того, как они перерастут в отказы.
Диагностика ЭЦН, хотя и совершенствуется вместе с технологией забойных датчиков, работает скорее по принципу «чёрного ящика». Датчики могут выходить из строя. Отличить виды отказов с поверхности сложнее. Прогнозные модели технического обслуживания на основе машинного обучения совершенствуются: некоторые системы достигают точности 70–85% при прогнозировании отказов за 30–90 дней — но такая технология требует дополнительных вложений и постоянной работы с данными.
Штанговые насосы занимают наибольшую долю среди всех скважин с механизированной добычей в мире — более 750 000 установок, — и эта позиция на рынке отражает столетие доказанной работы, а не инерцию. Причины такого доминирования — технические, экономические и эксплуатационные.
Штанговый насос — это не просто старая технология, которую поддерживают по привычке. Это непрерывно совершенствуемая инженерная платформа, вобравшая достижения материаловедения, точности производства, скважинной металлургии и систем мониторинга за более чем 100 лет полевой эксплуатации.
Базовый принцип работы — плунжерный насос возвратно-поступательного действия, приводимый наземным агрегатом через колонну штанг, — остаётся неизменным, потому что он работает. Менялось другое: точность изготовления современных насосов, диапазон скважинных условий, с которыми они справляются, и уровень инженерной проработки каждого применения.
Системы менеджмента качества ISO 9001 и сертификационный стандарт API 11AX существуют именно для того, чтобы гарантировать соответствие компонентов штанговых насосов заданным размерным, материальным и эксплуатационным характеристикам. API 11AX охватывает всё: от допусков на расточку цилиндра и зазора между плунжером и цилиндром до геометрии сёдел клапанов и требований к твёрдости материалов. Насос с таким сертификатом изготовлен по спецификациям, которые мировая нефтегазовая отрасль подтверждала десятилетиями полевого применения.
Самые значительные достижения в технологии штанговых насосов за последние два десятилетия — специализированные конструкции, созданные под конкретные сложные условия скважины. Это не точечные улучшения: это фундаментальные инженерные решения проблем, с которыми стандартные насосы не справляются в полной мере.
Газовое влияние — одна из самых частых причин снижения эффективности штангового насоса в трещиноватых коллекторах и пластах с повышенным газовым фактором. Когда свободный газ попадает в цилиндр стандартного насоса, он сжимается и расширяется, не передавая усилие столбу жидкости, — возникает состояние, известное как газовое засорение, при котором подача насоса может упасть почти до нуля, хотя наземный агрегат продолжает совершать ходы.
Специализированные противогазовые конструкции решают эту задачу за счёт механической структуры приёмного клапана, открывающегося и закрывающегося на впуске нефти. Когда газ попадает в полость насоса, клапан автоматически открывается и закрывается в такт возвратно-поступательному движению штанги, принудительно удаляя газовую фазу и стабилизируя поток жидкости на поверхность.
Такая конструкция выпускается с диаметрами насосов Φ44 мм и Φ57 мм и совместима со стандартными присоединительными размерами труб 2 3/8, 2 7/8 и 3 1/2 дюйма — то есть охватывает колонны насосно-компрессорных труб, используемые в подавляющем большинстве сухопутных скважин. Результат — стабильная добыча на скважинах, которые иначе потребовали бы обходных схем дегазации, периодического режима работы или более дорогих альтернативных способов подъёма.
Вынос песка повреждает стандартные узлы насоса абразивным износом поверхностей плунжера и цилиндра, а накопление песка в цилиндре способно заклинить плунжер при ходе вниз. В пластах со значительным содержанием мелких частиц или песка срок службы насоса стандартной конструкции может сокращаться до недель — вместо месяцев или лет, достижимых в чистых скважинах.
Насос с удлинённым плунжером для борьбы с песком решает эту проблему за счёт бокового входа жидкости, который не даёт песку оседать и накапливаться на приёме насоса — в том месте, где в стандартных конструкциях чаще всего образуются мосты и пробки. Увеличенная длина контакта плунжера с цилиндром распределяет износ по большей площади, замедляя рост зазора и отодвигая момент, когда эффективность насоса снижается настолько, что требуется замена.
Этот принцип позволяет поддерживать экономически оправданные дебиты на скважинах, где одних мероприятий по борьбе с песком недостаточно и где альтернативные системы подъёма — прежде всего ЭЦН с его высокоскоростными вращающимися рабочими колёсами — вышли бы из строя в течение нескольких недель.
С ростом глубины скважины увеличивается перепад давления на насосе, возрастает гидростатическая нагрузка на колонну штанг и ужесточаются механические требования к цилиндру и плунжерному узлу. Стандартные однослойные цилиндры, которые вполне справляются на умеренных глубинах, начинают терять размерную стабильность под длительным высоким перепадом давления в глубоких скважинах.
Конструкция цилиндра с двойной стенкой, применяемая в штанговых насосах для глубоких скважин, решает эту задачу за счёт структуры «внутренний–наружный цилиндр», которая эффективнее распределяет радиальные нагрузки и сохраняет размерную стабильность в условиях, при которых однослойный цилиндр деформировался бы. Эта конструкция рассчитана на глубины добычи от 2600 до 3500 метров и охватывает глубокие сухопутные скважины — передний край применения штанговых насосных установок.
Паротепловые методы — включая циклическую закачку пара и гравитационное дренирование при закачке пара (SAGD) — создают на забое температуры, при которых отпадает большинство стандартных вариантов подъёма. Изоляция обмоток двигателя ЭЦН начинает деградировать выше 250°F (121°C), поэтому применение ЭЦН на скважинах с активной закачкой пара нецелесообразно.
Специализированный насос для паротепловой добычи решает эту задачу за счёт механической кинематики, синхронизирующей движение плунжера с циклами закачки пара. Когда колонна штанг поднимается на заданную величину хода, плунжер поднимается и соединяет канал закачки пара через уплотнительную трубу с насосно-компрессорными трубами.
Ключевой материал этой конструкции — втулка из сплава Inconel 625 в паровом канале. Inconel 625 — никель-хром-молибденовый сплав с исключительной стойкостью к окислению и коррозии при высоких температурах; это тот же класс материалов, что применяется в узлах реактивных двигателей и во внутренних системах атомных реакторов. Он выдерживает непрерывное паровое воздействие при 350°C (662°F). Промысловые испытания на Ляохэском месторождении — одном из основных регионов добычи тяжёлой нефти в Китае — показали сохранение сухости пара на уровне 85% и выше на протяжении всего цикла закачки, что подтверждает: конструкция насоса не снижает тепловую эффективность процесса добычи.
Аналога такого решения для ЭЦН не существует. Это не незначительное преимущество — оно решающее.
Вставной насос RXB рассчитан на среднеглубокие и глубокие скважины, где для стабильной работы критичны и размерная устойчивость цилиндра, и надёжность нижнего посадочного узла.
Толстостенный цилиндр в конструкции RXB изготавливается из высокопрочной легированной стали с многослойным износостойким покрытием на внутренней поверхности. Такое покрытие снижает коэффициент трения между плунжером и цилиндром, удлиняет интервал до того момента, когда рост зазора начинает снижать эффективность подачи, и обеспечивает коррозионную стойкость в среде добываемой жидкости с повышенным содержанием H₂S или CO₂.
Неподвижная нижняя конструкция RXB устраняет «эффект дыхания» — циклическое расширение и сжатие цилиндра, происходящее в стандартных конструкциях при перемене перепада давления с каждым циклом хода. Устранив эту размерную цикличность, конструкция повышает стабильность работы более чем на 30% по сравнению с обычными альтернативами и замедляет износ и цилиндра, и плунжера.
Все элементы проточной части насоса RXB изготавливаются из нержавеющей стали с износостойким покрытием. В сочетании с конструкцией цилиндра это увеличивает срок службы в 1–3 раза по сравнению с традиционными конструкциями в эквивалентных скважинных условиях — существенно снижая частоту вмешательств и связанные с ними затраты на ремонт.
Вставной насос RXB рассчитан на глубины до 10 000 футов, что охватывает диапазон глубин большинства продуктивных сухопутных нефтяных пластов мира.
При сравнении штанговых насосных установок и систем ЭЦН чаще всего анализируют первоначальную стоимость оборудования. Такой подход вводит в заблуждение и систематически приводит к неверным долгосрочным решениям.
Корректное сравнение — это совокупная стоимость владения (TCO) на заданном горизонте добычи, обычно пять–десять лет. В расчёт должны входить:
1.Первоначальная стоимость оборудования и монтажа
2.Текущее потребление электроэнергии
3.Затраты на плановое обслуживание и осмотры
4.Частота вмешательств и стоимость каждого события
5.Потерянная добыча во время плановых и внеплановых вмешательств
6.Стоимость замены оборудования (полной или частичной)
Когда такой расчёт применяется к низко- и среднедебитным сухопутным скважинам — а они составляют большинство применений штанговых насосов в мире, — штанговые насосные установки демонстрируют стоимость жизненного цикла на 30–50% ниже, чем системы ЭЦН, на десятилетнем горизонте.
Это прежде всего не потому, что штанговые насосы дешевле в покупке. А потому, что их отказы доступны для диагностики, вмешательства быстры и недороги, межремонтные периоды длиннее в тех скважинных условиях, где они применяются, а энергоэффективность при низких дебитах выше.
Ремонт ЭЦН за 100 000–250 000 долларов за событие, происходящий в среднем каждые два года (а в сложных условиях — каждые 11 месяцев), за продуктивный срок скважины накапливается в очень крупную сумму. Возможность обслужить штанговый насос агрегатом для подъёма штанг за 12–24 часа принципиально меняет экономическую картину.
Более 40% всех скважин мира с механизированной добычей дают менее 15 баррелей нефти в сутки — в североамериканской терминологии их называют «малодебитными» (stripper wells). В совокупности эти скважины обеспечивают заметную долю общей сухопутной добычи, однако их индивидуальные дебиты делают дорогостоящие системы механизированной добычи экономически нецелесообразными.
Штанговая насосная установка — единственный метод механизированной добычи, который остаётся экономически оправданным при дебитах ниже 1 барреля в сутки. При таких дебитах система ЭЦН не может обеспечить достаточный поток жидкости для охлаждения двигателя, а экономика системы — капитальные затраты, стоимость ремонта, потребление электроэнергии — не оправдывается доходом от низкодебитной добычи.
Именно поэтому на долю штанговых насосов приходится более 750 000 установок по всему миру, и они остаются методом первого выбора для сухопутных скважин в Северной Америке, Китае, на Ближнем Востоке, в России и Южной Америке.
Сбалансированное техническое сравнение требует признать, где системы ЭЦН действительно превосходят штанговые насосные установки.
Для скважин с дебитом выше примерно 3000 баррелей жидкости в сутки штанговые насосные установки достигают механического предела. Частота ходов и геометрия насоса, необходимые для очень высоких дебитов, создают усталостные нагрузки на колонну штанг, которые ограничивают эффективность и повышают частоту отказов. Системы ЭЦН — подходящий метод подъёма для высокодебитных скважин, морских скважин и глубоководных проектов, где объёмы добычи оправдывают более высокие капитальные и эксплуатационные затраты.
Колонна штанг должна проходить почти по прямой от наземного агрегата до глубинного насоса. В наклонных скважинах — особенно при интенсивности искривления свыше примерно 10 градусов на 100 футов — контакт штанг с трубами усиливает трение, ускоряет износ и штанг, и труб и может приводить к обрыву штанг в точках контакта. Хотя эксплуатация штангового насоса в наклонных скважинах практикуется со специальными центраторами и узлами снижения трения, она добавляет сложность и затраты, которых нет у вертикальной скважины.
У ЭЦН нет колонны штанг. Связка «двигатель–насос» спускается на трубах и кабеле и не имеет механических ограничений по искривлению ствола. Для горизонтальных скважин и сильно искривлённых забоев ЭЦН, как правило, предпочтителен, если дебиты оправдывают его применение.
Ограниченность пространства на платформе, плотность расположения скважин и высокие дебиты, типичные для морских скважин, делают штанговые насосные установки непрактичными в большинстве морских условий. Системы ЭЦН — доминирующий метод подъёма для морских и подводных применений, где компактная наземная часть и способность к высоким дебитам соответствуют эксплуатационным требованиям.
Понимание того, где в реальной практике решение идёт не туда, помогает избежать самых дорогостоящих ошибок.
Выбор ЭЦН только по глубине. Глубина — необходимое, но недостаточное условие для выбора ЭЦН. Если скважина не даёт дебит выше экономического минимума ЭЦН (~150 барр./сут.), система будет работать ниже порога терморегулирования и преждевременно выйдет из строя.
Игнорирование данных о составе жидкости. Сведения о выносе песка, газовом факторе и вязкости жидкости часто неполны на момент первоначального выбора системы для новых скважин. Ориентироваться на ту же систему подъёма, что и на соседних скважинах, не проверив сопоставимость условий, — частый источник ранних отказов.
Недооценка частоты ремонтов в сложных пластах. Статистика межремонтного периода ЭЦН — это средние значения по всем типам скважин. В скважинах с высоким выносом песка, повышенными температурами или высоким газовым фактором — ровно в тех условиях, для которых существуют специализированные конструкции штанговых насосов, — срок службы ЭЦН может падать до 11 месяцев и менее. При такой частоте отказов экономика ремонтных вмешательств меняется радикально.
Отношение ко всем конструкциям штанговых насосов как к равнозначным. Стандартный вставной насос API и специализированный противогазовый, пескоконтролирующий или термодобычный насос спроектированы для принципиально разных условий эксплуатации. Выбор стандартного насоса для сложных условий только потому, что он доступен и привычен, — это конструкторская ошибка, а не экономия.
Фокус только на CAPEX, а не на TCO. Закупочная цена оборудования — самая заметная, но редко самая крупная статья затрат за продуктивный срок скважины. Стоимость ремонтов, потребление энергии и потери добычи во время вмешательств стабильно доминируют в десятилетнем расчёте TCO.
Приведённая ниже логика решений отражает технические критерии, которыми следует руководствоваться при выборе системы подъёма для сухопутных скважин.
Начните с дебита и глубины. Если ожидается, что скважина будет давать менее 3000 барр./сут. жидкости, а её глубина не превышает 14 000 футов, штанговые насосные установки — подходящий основной кандидат. Если ожидаемый дебит выше 5000 барр./сут. жидкости, либо скважина сильно искривлена или находится на море, основным кандидатом становится ЭЦН.
Оцените состав жидкости. При значительном выносе песка, высоком газовом факторе, тяжёлой нефти или повышенной температуре сначала рассматривайте специализированные конструкции штанговых насосов и только затем ЭЦН. Специализированные конструкции (противогазовая, с удлинённым плунжером, термодобычная, толстостенная RXB) существуют именно потому, что такие условия типичны для продуктивных сухопутных пластов.
Смоделируйте совокупную стоимость владения. Используйте реалистичные оценки стоимости ремонтов, ожидаемый межремонтный период по аналогичным скважинам того же пласта и текущие цены на энергию. Не опирайтесь на теоретические показатели эффективности — берите фактические средние по сопоставимым скважинам.
Учитывайте операционный контекст. Удалённые районы, ограниченная доступность ремонтных установок и небольшие промысловые коллективы говорят в пользу более простых ремонтных процедур штанговых насосных установок. Месторождения с высокими дебитами, собственной ремонтной мощностью и развитой инфраструктурой мониторинга могут эффективнее управлять эксплуатацией ЭЦН.
Проверяйте сертификацию и стандарты качества. Независимо от типа насоса, сертификация API 11AX даёт минимальную гарантию соблюдения размерных и материальных спецификаций. Сертификация системы менеджмента качества ISO 9001 на производственном уровне даёт дополнительную гарантию стабильности производства и контроля входных материалов.
Вопрос: При каком дебите стоит задуматься о переходе со штангового насоса на ЭЦН?
Ответ: Ориентировочная точка перехода — около 3000 барр./сут. жидкости. Ниже этого дебита штанговые насосные установки сохраняют значительное преимущество по эффективности и стоимости. Выше 5000 барр./сут. жидкости системы ЭЦН становятся всё более уместными. В диапазоне 3000–5000 барр./сут. требуется полный анализ TCO, чтобы определить оптимальный выбор для вашей скважины и условий месторождения.
Вопрос: Может ли штанговый насос одновременно справляться и с песком, и с газом?
Ответ: Да — при правильной конструкции насоса. Стандартный вставной насос плохо подходит для одновременного воздействия песка и высокого газового фактора. Однако специализированные конструкции, сочетающие боковой вход жидкости (контроль песка) с механической противогазовой клапанной структурой, решают обе задачи одновременно. Ключевое условие — подобрать конструкцию насоса под конкретные данные о составе жидкости в скважине, а не выбирать стандартный насос в надежде, что он отработает в сложных условиях.
Вопрос: Как часто штанговый насос при хорошем обслуживании требует подъёма и осмотра?
Ответ: В скважинах с чистой жидкостью и умеренными условиями правильно спроектированный штанговый насос может работать несколько лет без подъёма. В сложных скважинах — с высоким выносом песка, высоким газовым фактором, коррозионными жидкостями — осмотр и замена насоса могут требоваться каждые 12–24 месяца. Ключевое преимущество перед ЭЦН: когда подъём всё же требуется, стоимость вмешательства составляет лишь малую долю ремонта ЭЦН — агрегат для подъёма штанг, 12–24 часа, без ремонтной установки.
Вопрос: Что на самом деле гарантирует сертификация API 11AX?
Ответ: API 11AX — международный стандарт на глубинные штанговые насосы. Он устанавливает размерные допуски на расточку цилиндра, наружные диаметры плунжера, размеры и материалы клапанов, а также требования к твёрдости цилиндра и плунжера. Насос, сертифицированный по API 11AX, изготовлен в рамках этих проверенных спецификаций и прошёл соответствующие аудиты качества. Стандарт обеспечивает размерную взаимозаменяемость — критически важную для промыслового обслуживания — и задаёт минимальную базовую планку качества насосов в профессиональной нефтепромысловой практике.
Вопрос: Обходится ли ЭЦН дешевле в эксплуатации, чем штанговый насос, в глубокой скважине?
Ответ: Не обязательно — и зачастую вовсе нет. Глубина сама по себе не делает ЭЦН более дешёвым вариантом. Для глубоких скважин с дебитом ниже 1500–2000 барр./сут. жидкости более низкая стоимость вмешательств, более длинный межремонтный период и лучшая эффективность при умеренных дебитах обычно обеспечивают штанговой насосной установке более низкий десятилетний показатель TCO. Экономическое обоснование ЭЦН в глубокой скважине требует либо высоких дебитов, либо таких условий (горизонтальное искривление, очень высокие температуры, требующие специализированных решений за пределами возможностей штангового насоса), при которых штанговые насосные установки непрактичны.
Сравнение штанговых насосов и ЭЦН не сводится к простому ответу — но условия, при которых уместна каждая система, чётко определены, и технические доказательства ясны.
Для подавляющего большинства сухопутных нефтяных скважин — с низкими и умеренными дебитами, вертикальными или слабо искривлёнными стволами, сложным составом жидкости и ограниченным бюджетом — штанговые насосные установки являются технически превосходящим и экономически рациональным выбором. Они работают при дебитах, при которых системы ЭЦН экономически нежизнеспособны, выдерживают жидкости, разрушающие компоненты ЭЦН, их отказы поддаются диагностике и доступны для устранения, а вмешательства быстры и дёшевы по сравнению с альтернативами.
Разработка специализированных конструкций насосов — для скважин с высоким газовым фактором, высоким выносом песка, тяжёлой нефтью, а также для глубоких и паротепловых скважин — значительно расширила эксплуатационное окно штанговых насосных установок за пределы возможностей стандартных конструкций. Это не точечные улучшения, а инженерные решения конкретных скважинных условий, которые делают механизированную добычу сложной; производятся они по тем же стандартам API 11AX и ISO 9001, которые определяют профессиональное нефтепромысловое оборудование во всём мире.
Системы ЭЦН действительно превосходят штанговые насосные установки в высокодебитных, морских и сильно искривлённых применениях. В этих конкретных контекстах их более высокие капитальные и эксплуатационные затраты оправданы возможностями, которых штанговые насосные установки не могут обеспечить.
Ошибка, которой следует избегать, — применять логику выбора ЭЦН к скважинным условиям, где штанговые насосные установки очевидно более уместны, — и не потому, что штанговые насосные установки — более старая технология, а потому, что они лучше спроектированы для этих условий. За десятилетний горизонт добычи разница в совокупной стоимости владения между правильным и неправильным выбором может достигать семизначных сумм на одну скважину.
Выбирайте по скважине. А не по каталогу оборудования.
За техническими характеристиками специализированных конструкций штанговых насосов для скважин с высоким газовым фактором, контролем песка, паротепловой добычей и глубоких скважин обращайтесь в нашу инженерную команду, предоставив данные по вашей скважине.
