1. Для добычи нефти из глубоких скважин. THC Трубный насос обеспечивает максимальную высоту подъёма жидкости до 1200 м и устанавливается в колонну насосно-компрессорных труб (НКТ) диаметром 73 мм. Насос предназначен для механизированной добычи нефти из глубоких скважин.
2. Согласованные размеры цилиндра и плунжера. Насос оснащён цилиндром номинальным диаметром 57 мм и плунжером длиной 1200 мм. Такая конфигурация предназначена для соответствующих компоновок глубинной насосной системы.
3. Упрочнённая поверхность ключевых компонентов. Цилиндр насоса проходит ионное азотирование. Глубина азотированного слоя составляет не менее 0,3 мм, а поверхностная твёрдость — не менее 822 HK. Такая обработка повышает износостойкость цилиндра при длительной возвратно-поступательной работе.
Бренд: Dongsheng
Происхождение: Ляонин, Китай
Срок поставки: 8–10 недель
Производственная мощность: 20 000 единиц в год
При эксплуатации глубоких скважин необходимо учитывать значительную глубину, свойства добываемой среды и условия работы оборудования. Несоответствие конструкции и технических параметров насоса условиям скважины может снизить стабильность работы насосной установки, увеличить частоту технического обслуживания и эксплуатационные затраты.
THC Трубный насос предназначен для работы в составе систем механизированной добычи нефти из глубоких скважин. Конструкция предусматривает установку в колонну НКТ диаметром 73 мм, цилиндр номинальным диаметром 57 мм и плунжер длиной 1200 мм. Конфигурация насоса подбирается с учётом требований конкретной системы добычи.
Цельный толстостенный цилиндр без сменной втулки и упрочнённые рабочие поверхности помогают сохранять стабильность сопряжения компонентов при длительной эксплуатации. Это решение подходит для применения в подземных насосных системах глубинной добычи нефти.
THC невставной штанговый насос — это скважинное оборудование для механизированной добычи нефти. Насос имеет невставную (трубную) конструкцию и устанавливается в колонну НКТ диаметром 73 мм. Основные компоненты включают цилиндр, плунжер и клапанный узел. Рабочей средой могут быть нефть, вода и природный газ; оборудование предназначено для подъёма скважинной жидкости при эксплуатации глубоких нефтяных скважин.
Насос оснащён цельным толстостенным цилиндром без сменной втулки. Цилиндр изготовлен из легированной стали и имеет упрочнённую поверхность. Плунжер выполнен из низколегированной стали, имеет канавочную конструкцию и покрытие из твёрдого сплава. Клапанный узел изготовлен на основе кобальт-хром-молибденового сплава и обеспечивает всасывание и нагнетание жидкости в процессе работы насоса.
Модель: 73-HH2B-57-30-12
| Обозначение | Значение |
| 73 | Для установки в колонну НКТ диаметром 73 мм |
| HH2B | Обозначение конструкции насоса |
| 57 | Номинальный диаметр цилиндра — 57 мм |
| 30 | Рабочий ход плунжера — 3000 мм |
| 12 | Длина плунжера — 1200 мм |
| Параметр | Значение |
| Наименование изделия | Глубинный насос |
| Модель | 73-HH2B-57-30-12 |
| Количество | 25 шт. |
| Рабочая среда | Нефть, вода, природный газ |
| Тип насоса | Невставной (трубный) насос |
| Способ установки | Установка в колонну НКТ диаметром 73 мм |
| Максимальная высота подъёма жидкости | 1200 м |
| Конструкция цилиндра | Цельный толстостенный цилиндр без сменной втулки |
| Материал цилиндра | Легированная сталь |
| Обработка поверхности цилиндра | Ионное азотирование |
| Глубина азотированного слоя | ≥ 0,3 мм |
| Твёрдость цилиндра | ≥ 822 HK |
| Номинальный диаметр цилиндра | 57 мм |
| Конструкция плунжера | Канавочный плунжер |
| Материал плунжера | Низколегированная сталь |
| Обработка поверхности плунжера | Напыление твёрдого сплава, тип T |
| Твёрдость плунжера | ≥ 595 HV |
| Длина плунжера | 1200 мм |
| Рабочий ход плунжера | 3 м |
| Зазор между цилиндром и плунжером | 0,100–0,163 мм (5-я группа посадки или Fit 4) |
| Материал клапанного узла | Сплав на основе кобальта, хрома и молибдена |
| Твёрдость клапанного шара | 56–63 HRC |
| Твёрдость седла клапана | 50–56 HRC |
1. Цельный толстостенный цилиндр без сменной втулки
Глубинный насос оснащён цельным толстостенным цилиндром из легированной стали без отдельной внутренней втулки. Такая конструкция помогает сохранять целостность цилиндра и подходит для непрерывной возвратно-поступательной работы в скважине.
2. Конструкция плунжера для рабочих условий насоса
Плунжер имеет канавочную конструкцию, изготовлен из низколегированной стали и покрыт твёрдым сплавом. Такое исполнение предназначено для работы в паре с цилиндром насоса.
3. Клапанный узел из легированного сплава
Клапанный узел изготовлен из сплава на основе кобальта, хрома и молибдена. Для клапанного шара и седла предусмотрены отдельные требования к твёрдости. Эти компоненты обеспечивают циклическое открытие и закрытие клапанов при всасывании и нагнетании жидкости.
4. Применение при различных условиях добычи
Рабочая среда включает нефть, воду и природный газ. Возможность применения насоса определяется фактическими характеристиками скважинной жидкости, температурой, вязкостью и другими условиями эксплуатации.
| Параметр | Значение |
| Обводнённость нефти | ≤ 99% |
| Плотность нефти в пластовых условиях | 925–960 кг/м³ |
| Плотность нефти в поверхностных условиях | 945–970 кг/м³ |
| Динамическая вязкость нефти в пластовых условиях | ≤ 380 мПа·с |
| Динамическая вязкость нефти при 20 °C | ≤ 800 мПа·с |
| Кинематическая вязкость нефти при 20 °C | ≤ 830 мм²/с |
| Газосодержание нефти | ≤ 10 м³/т |
| Давление насыщения нефти газом | 0,2–3 МПа |
| Пластовая температура | 25–45 °C |
| Плотность пластовой воды | 1070–1135 кг/м³ |
| Плотность пластовой воды в поверхностных условиях | 1075–1135 кг/м³ |
| Значение pH | 6,2–7,4 |
| Массовая доля механических примесей | ≤ 1% |
| Массовая доля серы | ≤ 4% |
| Массовая доля силикагелевых смол | ≤ 35% |
| Массовая доля асфальтенов | ≤ 5% |
| Массовая доля парафинов | ≤ 3% |
| Содержание сероводорода | Отсутствует |
| Климатические условия | Резко континентальный климат: минимальная зимняя температура до −40 °C, максимальная летняя температура до +45 °C |

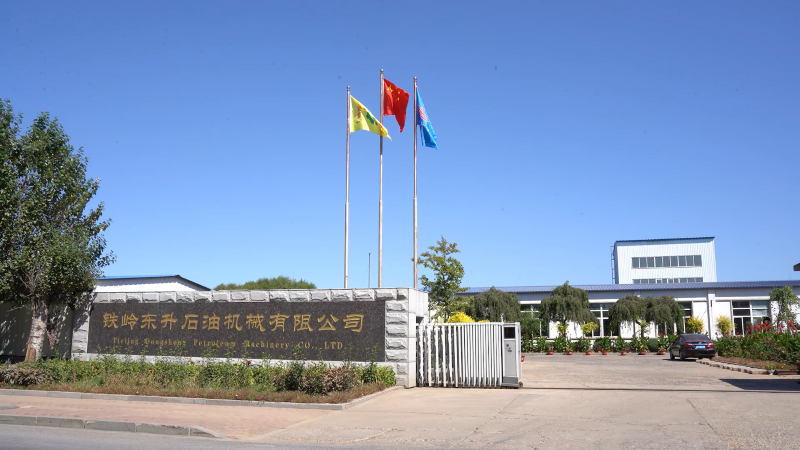

Компания Tieling Dongsheng основана в 2000 году и имеет более 25 лет опыта в производстве нефтепромысловых насосов. Производственная площадка занимает более 20 000 м². В компании работают 96 сотрудников, включая 20 инженеров и технических специалистов.
Годовая производственная мощность превышает 20 000 нефтепромысловых насосов и сопутствующих изделий. Ассортимент включает более 100 видов продукции, в том числе штанговые глубинные насосы API 11AX, специальные штанговые насосы и скважинные инструменты.
Компания Dongsheng имеет лицензию API 11AX № 11AX-0118, а также сертификаты систем менеджмента качества ISO 9001, экологического менеджмента ISO 14001:2015 и охраны труда и промышленной безопасности ISO 45001:2018.
Контроль качества охватывает все основные этапы производства: входной контроль сырья и материалов, проверку размеров, испытания твёрдости, контроль плунжеров, проверку качества поверхностной обработки и окончательную инспекцию готовой продукции.
Среди заказчиков и партнёров Dongsheng — China National Petroleum Corporation (CNPC), China Petroleum & Chemical Corporation (Sinopec) и другие предприятия энергетического сектора. Компания также поставляет оборудование зарубежным нефтедобывающим предприятиям.
Продукция применяется на месторождениях Ляохэ, Дацин, Чанцин и Шэнли. География экспорта включает США, Канаду, Румынию, Индонезию и другие страны.
Dongsheng имеет опыт участия более чем в 500 международных проектах и сотрудничества с крупными заказчиками.
В рамках одного из проектов для российского нефтяного месторождения заказчик приобрёл насосы серий 40-325 RXAM 30-3-0-0 и 40-275 RXAM 30-3-0-0. Сумма заказа составила 28 225 долларов США. Оборудование предназначено для эксплуатации в глубоких и наклонно-направленных скважинах.
Dongsheng помогает заказчикам подбирать конфигурацию насоса с учётом требований нефтепромыслового проекта и условий эксплуатации. Перед поставкой технические специалисты согласовывают основные параметры и совместимость оборудования.
| Параметр оценки | Что учитывается |
| Модель изделия | Выбор модели и типа конструкции в соответствии с требованиями проекта |
| Технические характеристики | Диаметр насоса, параметры цилиндра и плунжера, другие ключевые размеры |
| Комплектация | Способ установки и требования к сопутствующим компонентам |
| Условия эксплуатации | Глубина скважины, свойства рабочей среды и условия работы оборудования |
| Техническая документация | Предоставленные заказчиком таблицы параметров, чертежи и сведения о применении |
Заказчик может предоставить техническую документацию и исходные данные по скважине. На их основании Dongsheng проводит согласование параметров и подбор подходящей конфигурации.
Компания предоставляет консультации по выбору оборудования до оформления заказа, рекомендации по техническому решению, контроль качества в процессе производства, поддержку при экспортной поставке и рекомендации по эксплуатации и техническому обслуживанию после поставки.
Подготовка стандартных серийных заказов к отгрузке занимает ориентировочно 8–10 недель. Для продукции, имеющейся на складе, срок отгрузки составляет около 4–6 недель.
Для экспортной упаковки используются антикоррозионное масло, защитная плёнка VCI, протекторы резьбы, а также деревянные или стальные транспортировочные ящики. Вариант международной доставки подбирается с учётом страны назначения и требований заказчика.
1. Какие способы оплаты доступны?
Dongsheng поддерживает различные способы международных расчётов, включая банковский перевод T/T и документарный аккредитив L/C. Конкретный способ оплаты и график платежей согласовываются с учётом суммы заказа, конфигурации продукции и условий договора.
2. Чем THC трубный штанговый насос отличается от вставного штангового насоса?
THC трубный штанговый насос имеет невставную конструкцию: корпус насоса устанавливается непосредственно в колонну НКТ. Основное различие между трубными и вставными насосами заключается в способе установки и компоновке скважинного оборудования. При выборе необходимо учитывать глубину скважины, размеры НКТ, особенности проведения ремонтных работ и условия добычи.
3. Какие параметры скважины необходимо предоставить для заказа THC трубного штангового насоса?
Для подбора подходящей конфигурации обычно требуются данные о глубине скважины, диаметре НКТ, составе рабочей среды, обводнённости, вязкости и газосодержании жидкости, пластовой температуре и фактических условиях эксплуатации. На основании этих сведений можно проверить соответствие диаметра цилиндра, параметров плунжера и конструкции насоса требованиям проекта.
4. Предусмотрены ли скидки при оптовых закупках?
Да. Для крупных заказов и долгосрочных поставок компания может подготовить индивидуальное коммерческое предложение с учётом количества оборудования, технической конфигурации и условий сотрудничества. Это помогает заказчику оптимизировать закупочные затраты.
