1.Толстостенный цилиндр. TP относится к трубным штанговым насосам. Стандартное исполнение предусматривает толстостенный цилиндр, который спускается в скважину вместе с колонной насосно-компрессорных труб (НКТ). Насос предназначен для систем механизированной добычи нефти.
2.Плунжер с мягким уплотнением. Конструкция TP трубный штанговый глубинный насос предусматривает плунжер с мягким уплотнением. Уплотнительный элемент взаимодействует с рабочей поверхностью цилиндра, обеспечивая герметичность сопряжения.
3. Увеличенный диаметр цилиндра. При одинаковом размере НКТ трубные насосы, как правило, позволяют использовать цилиндр большего внутреннего диаметра. Это обеспечивает больший объём жидкости за один рабочий цикл.
Бренд: Dongsheng
Происхождение: Ляонин, Китай
Срок поставки: 8–10 недель
Производственная мощность: 20 000 единиц в год
При выборе трубного насоса для скважины с механизированной добычей с помощью штангового привода необходимо учитывать размер НКТ, диаметр насоса, конструкцию плунжера и способ установки подземного оборудования. Несоответствие насоса существующим условиям скважины может усложнить подбор оборудования и его интеграцию в действующую систему.
TP трубный штанговый глубинный насос предназначен для условий, в которых требуется трубная конструкция с толстостенным цилиндром и плунжером с мягким уплотнением. При подборе оборудования учитываются параметры скважины, размер НКТ, диаметр насоса и конструкция плунжера. Это позволяет согласовать исполнение насоса с фактическими требованиями подземной насосной системы.
трубный штанговый насос — это скважинный насос для систем механизированной добычи нефти с использованием штангового привода. В классификации насосов API обозначение TP соответствует трубному штанговому насосу с толстостенным цилиндром и плунжером с мягким уплотнением. В отличие от трубного насоса TH, в котором используется металлический плунжер, в TP основным рабочим элементом является плунжер с мягким уплотнением.
Основные компоненты трубный штанговый глубинный насос включают толстостенный цилиндр, плунжер с мягким уплотнением, клапанный шар и седло, клапанную клетку, соединительные элементы для штанговой колонны и фиксирующие детали. Длина плунжера и цилиндра, конфигурация клапанов и способ фиксации могут различаться в зависимости от исполнения. Поэтому фактические характеристики изделия необходимо уточнять по документации на конкретную модель.
TP — двухбуквенное обозначение типа скважинного штангового насоса в классификации API.
| Обозначение | Значение |
| T | Трубный штанговый насос |
| P | Толстостенный цилиндр, плунжер с мягким уплотнением |
TP — это обозначение типа насоса, а не полный код конкретного изделия. Полная маркировка насоса API определяется с учётом размера НКТ, диаметра насоса, способа фиксации, длины цилиндра, длины плунжера и других конструктивных параметров.
| Тип насоса | Конструктивные признаки | Обозначение |
| Штанговый насос | Металлический плунжер, толстостенный цилиндр, верхняя фиксация | RHA |
| Штанговый насос | Металлический плунжер, тонкостенный цилиндр, верхняя фиксация | RWA |
| Штанговый насос | Мягкое уплотнение плунжера, толстостенный цилиндр, верхняя фиксация | RSA |
| Штанговый насос | Мягкое уплотнение плунжера, тонкостенный цилиндр, верхняя фиксация | — |
| Штанговый насос | Металлический плунжер, толстостенный цилиндр, нижняя фиксация | RHB |
| Штанговый насос | Металлический плунжер, тонкостенный цилиндр, нижняя фиксация | RWB |
| Штанговый насос | Мягкое уплотнение плунжера, толстостенный цилиндр, нижняя фиксация | RSB |
| Штанговый насос | Металлический плунжер, толстостенный цилиндр, нижний якорь | RHT |
| Штанговый насос | Металлический плунжер, тонкостенный цилиндр, нижний якорь | RWT |
| Штанговый насос | Мягкое уплотнение плунжера, тонкостенный цилиндр, нижний якорь | RST |
| Трубный насос | Металлический плунжер | TH |
| Трубный насос | Мягкое уплотнение плунжера | TP |
Примечание: обозначения и конструктивные характеристики в таблице следует сверить с официальной таблицей классификации API 11AX перед публикацией. В исходной таблице некоторые строки и обозначения отображены неполностью.
1. Трубная конструкция
TP относится к трубным штанговым насосам. Цилиндр устанавливается в составе колонны НКТ. После соединения штанговой колонны с плунжером наземный привод обеспечивает возвратно-поступательное движение рабочего элемента.
2. Толстостенный цилиндр
Толстостенный цилиндр является одной из определяющих конструктивных особенностей насоса TP. Его длина и основные размеры устанавливаются в соответствии с конкретной конструкцией изделия и условиями эксплуатации скважины.
3. Уплотнение плунжера мягким уплотнительным материалом
В TP используется плунжер с мягким уплотнением. Уплотнительные элементы взаимодействуют с рабочей поверхностью цилиндра и обеспечивают необходимое уплотнение. Конкретный тип, количество и конфигурация уплотнительных элементов зависят от исполнения насоса.
4. Работа клапанного узла
При возвратно-поступательном движении плунжера совместная работа приёмного и нагнетательного клапанов обеспечивает всасывание и вытеснение скважинной жидкости. Клапанный шар, седло и клапанная клетка относятся к основным рабочим компонентам. Их размеры и материалы определяются типом насоса и условиями эксплуатации.
Механизированная добыча нефти штанговыми насосами
TP предназначен для использования в системах механизированной добычи нефти с штанговым приводом. Наземный станок-качалка приводит в движение штанговую колонну, которая передаёт возвратно-поступательное движение плунжеру и обеспечивает подъём скважинной жидкости на поверхность.
Искусственный подъём жидкости в обычных нефтяных скважинах
Для скважин, оборудованных штанговыми глубинными насосами, подходящая трубная конструкция выбирается с учётом размера НКТ, диаметра насоса и фактических условий эксплуатации.
Скважинные системы с трубными насосами
Цилиндр TP интегрируется в компоновку колонны НКТ. Насос подходит для скважинных систем, в которых предусмотрено применение трубного штангового насоса. При выборе необходимо учитывать дебит жидкости, размер НКТ, диаметр насоса, длину цилиндра, конструкцию плунжера и условия работы скважины.
| Направление | Описание |
| Профиль компании | Компания Dongsheng основана в 2000 году и имеет более 25 лет опыта работы в отрасли. Специализируется на разработке и производстве скважинного нефтедобывающего оборудования и комплектующих, предлагая насосы, соответствующие требованиям стандартов API, и техническую поддержку для нефтепромысловых проектов по всему миру. |
| Производственная площадка | Производственные помещения занимают более 20 000 м². На предприятии предусмотрены специализированные зоны изготовления, сборки и контроля качества продукции. |
| Команда | В компании работают 96 сотрудников, включая 20 инженеров и технических специалистов. Команда обладает компетенциями в проектировании, разработке технологических процессов, производстве и контроле качества. |
| Годовая производственная мощность | Компания выпускает более 20 000 нефтепромысловых и специальных насосов в год, включая трубные насосы API 11AX и соответствующие компоненты. |
| Производственные компетенции | Dongsheng располагает производственными возможностями для выпуска насосов API 11AX и может согласовывать конфигурацию корпуса и комплектующих с учётом условий эксплуатации скважины. |

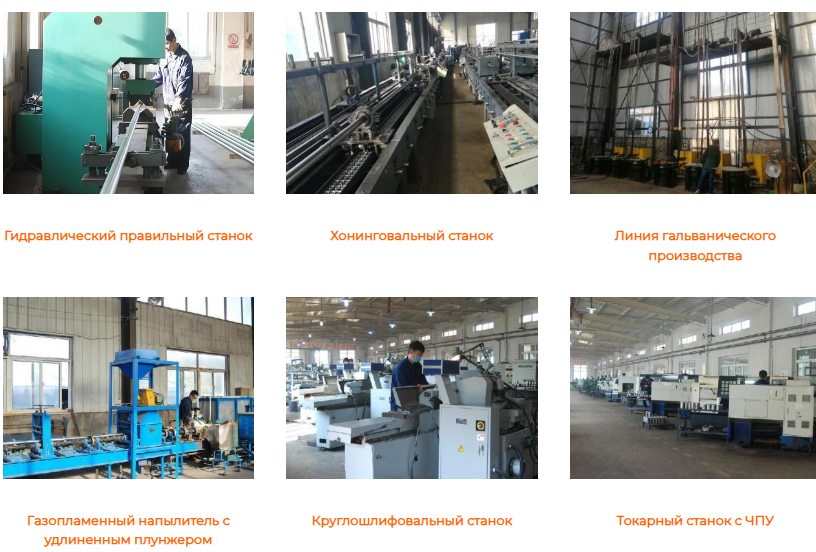

| Основные технологические процессы | В производстве используются обработка на станках с ЧПУ, хонингование, шлифование, гальваническое покрытие и обработка трубных заготовок. Эти процессы применяются для обеспечения точности размеров и качества поверхности ключевых компонентов. |
| Индивидуальная конфигурация | На основании предоставленных заказчиком данных о скважине, размерах насоса и требованиях к компонентам компания может согласовать исполнение TP для конкретного применения. |
Насосы Dongsheng, выпускаемые в соответствии с требованиями API 11AX, имеют соответствующий сертификат. Номер лицензии: 11AX-0118.
Для проверки качества продукции и технической оценки проекта компания может предоставить документацию в соответствии с требованиями заказчика. Она может включать сертификат API, протоколы испытаний, записи измерений размеров, отчёты о проверке твёрдости, результаты измерения наружного диаметра плунжера, отчёты о толщине покрытия, документы на материалы, окончательные отчёты контроля, чертежи, документы по качеству и упаковочные документы.
Заказчик может указать необходимый комплект документов на этапе запроса коммерческого предложения. Команда компании согласует предоставляемые материалы с учётом требований технической оценки и процедуры проверки проекта.
Dongsheng работает в сфере скважинного нефтедобывающего оборудования и поставляет продукцию для различных задач нефтяной промышленности. Среди упомянутых заказчиков и отраслевых партнёров — China National Petroleum Corporation (CNPC), Sinopec, China Science and Technology Center, SLB и Weatherford.
Индивидуальный проект по API 11AX для нефтяного месторождения в Южной Америке
Предпосылки проекта. Крупная южноамериканская нефтесервисная компания нуждалась в высокоточных скважинных насосных компонентах, соответствующих API 11AX, для увеличения срока службы насосов и повышения объёмной эффективности.
Задачи заказчика. Коррозионная активность скважинной жидкости требовала специальной обработки поверхностей. Кроме того, при длительной морской перевозке в Южную Америку необходимо было обеспечить усиленную защиту от повреждений и коррозии.
Техническое решение. Для компонентов использовалась углеродистая сталь. На цилиндры наносилось толстое хромовое покрытие, а на плунжеры — металлическое покрытие. Точное хонингование и измерение внутреннего диаметра применялись для контроля зазоров. Комплектация включала клапаны, клапанные клетки и соединительные элементы.
Упаковка и контроль качества. Перед отгрузкой проводилась окончательная проверка на соответствие допускам API и наносилось антикоррозионное масло. Для транспортировки использовались специально подготовленные термообработанные деревянные ящики, амортизирующие материалы и усиленные стальные ленты.
Результат проекта. Компоненты были доставлены заказчику в Южную Америку. Заказчик выбрал штанговые насосы DS.
Для других условий эксплуатации и закупочных проектов Dongsheng может анализировать конфигурацию насоса на основании параметров скважины, существующей модели, чертежей и технической документации, предоставленных заказчиком.
| Этап обслуживания | Содержание |
| Предпродажная техническая поддержка | Помощь в выборе модели, согласовании комплектации и проверке технических параметров на основании данных о скважине, характеристик насоса и чертежей. |
| Поддержка при установке и эксплуатации | Инструкции по установке, эксплуатации и применению оборудования, а также сопроводительная техническая документация. |
| Запасные части | Поставка соответствующих сменных компонентов и запасных частей для обслуживания оборудования в соответствии с согласованной конфигурацией насоса. |
| Техническое сопровождение | Консультации по вопросам эксплуатации, помощь в анализе возникающих проблем и согласовании возможных решений. |
| Гарантийное обслуживание | Гарантийная поддержка в соответствии с согласованными коммерческими условиями и техническим соглашением. |
1. К какому типу скважинных насосов относится TP?
TP относится к трубным штанговым насосам. Его основные конструктивные особенности — толстостенный цилиндр и плунжер с мягким уплотнением.
2. Чем TP отличается от TH?
Оба типа относятся к трубным насосам с толстостенным цилиндром. Основное различие заключается в конструкции плунжера: в насосе TH используется металлический плунжер, а в TP — плунжер с мягким уплотнением.
3. Как устанавливается насос TP?
TP относится к трубным насосам. Его цилиндр соединяется с нижней частью колонны НКТ и спускается в скважину вместе с ней. Штанговая колонна соединяется с плунжером и передаёт ему возвратно-поступательное движение.
4. Какие способы оплаты вы принимаете?
Мы поддерживаем основные международные способы оплаты, включая банковский перевод T/T и документарный аккредитив L/C. Конкретные условия оплаты определяются договором, согласованным обеими сторонами.
